2改進措施

針對上述第三代篦冷機的“通病”，我們結合法國圣達瀚技術，對這些篦冷機進行改進和升級，均取得了顯著的收效。下面對采取的技術措施進行介紹。

2.1 利用急冷床實現熟料的急冷

急冷床(見圖2)是采用第四代技術的特點，專門為第三代充氣梁技術進行升級改造設計的，它是一個模塊化的床體，設計獨特，無漏灰滲灰，也不會漏風竄風，能確保高壓風嚴格按設計與實際需要去供風，使熟料在最大溫差下進行良好的熱交換。冷卻效率高，急冷效果好，機械可靠性高，它既兼顧了第四代篦冷機精確供風、模塊化的優點，又適合第三代篦冷機的改造，不用改變篦冷機的主體結構，是提升第二、三代篦冷機技術檔次的最佳途徑。

2.2 使用低阻力篦板延長使用壽命

低阻力篦板(見圖3)表面分布著凹槽，冷卻風是通過接近水平的篦縫進入充滿熟料的凹槽，然后通過滯留在槽內的熟料間隙朝著熟料的前進方向噴吹，不易堵料，不會出現被“吹穿”和風“短路”的現象。篦面通風冷卻均勻，磨損小，且不易堆雪人，漏料很少，加之篦板經特殊熱處理，其壽命在高溫段長達5年以上，中低溫段長達4年，全面地提高了整機乃至窯系統的運轉率。

2.3 優化篦冷機的配風設計方案

在篦床的高溫區配置合適風量風壓的冷卻風是保證對熟料急冷的關鍵。風量取決于料量、料溫;壓力取決于管路系統阻力、篦板阻力、料層阻力以及來料的波動。

優化配風后，高溫熟料離開前端固定床時，熟料的顏色已經由白色變成了暗紅色和黑色，再經過20多分鐘活動床上的慢冷過程后，最終達到出篦冷機熟料溫度小于65 ℃+環境溫度。

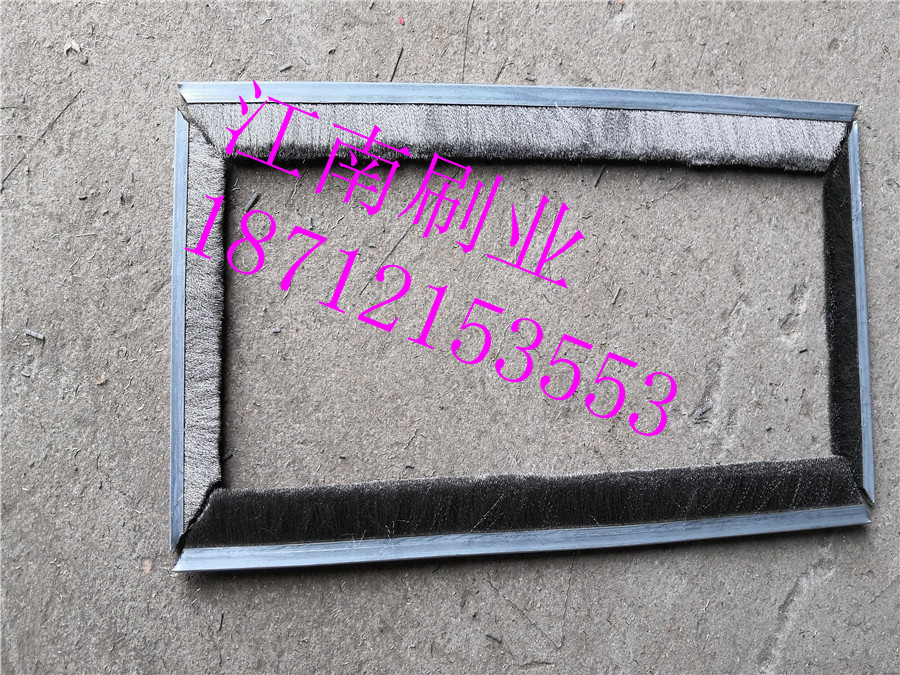

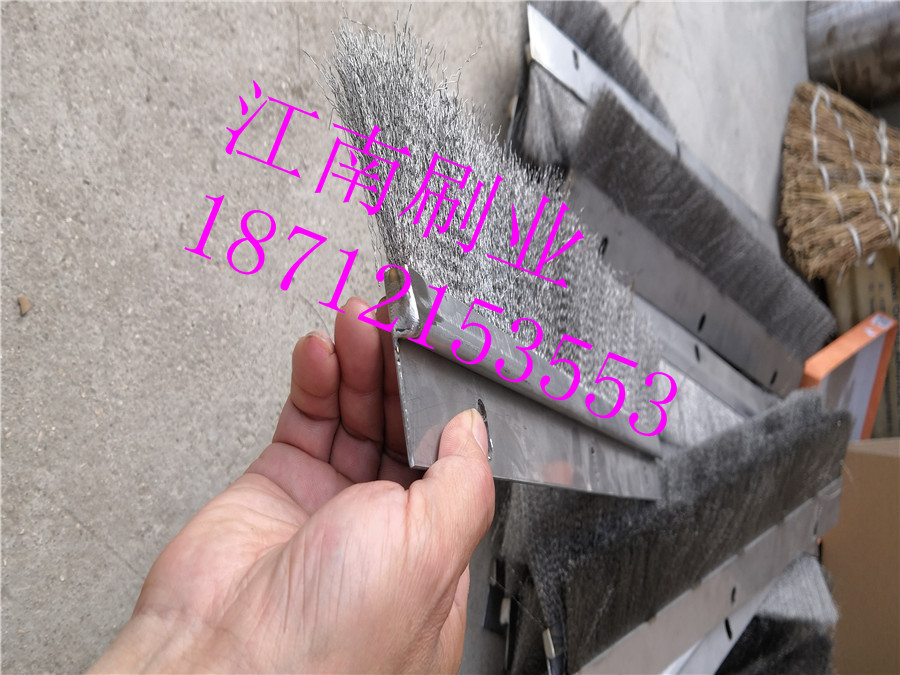

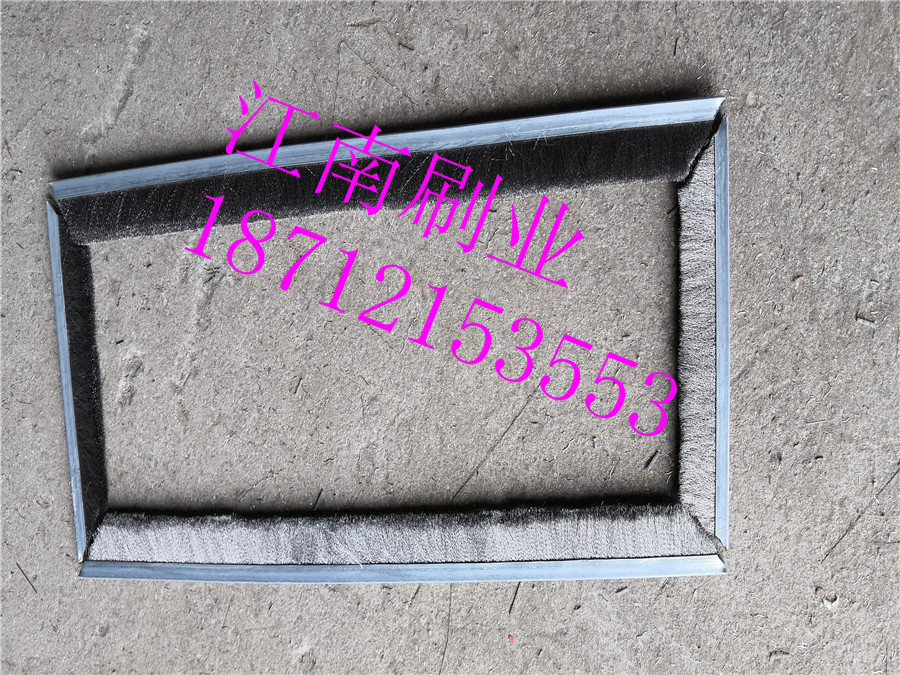

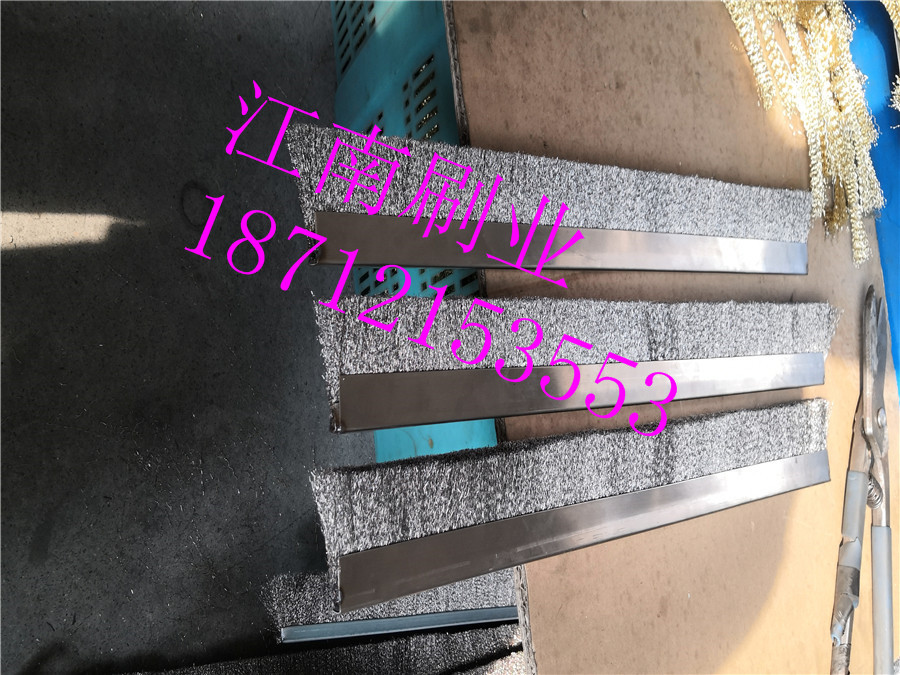

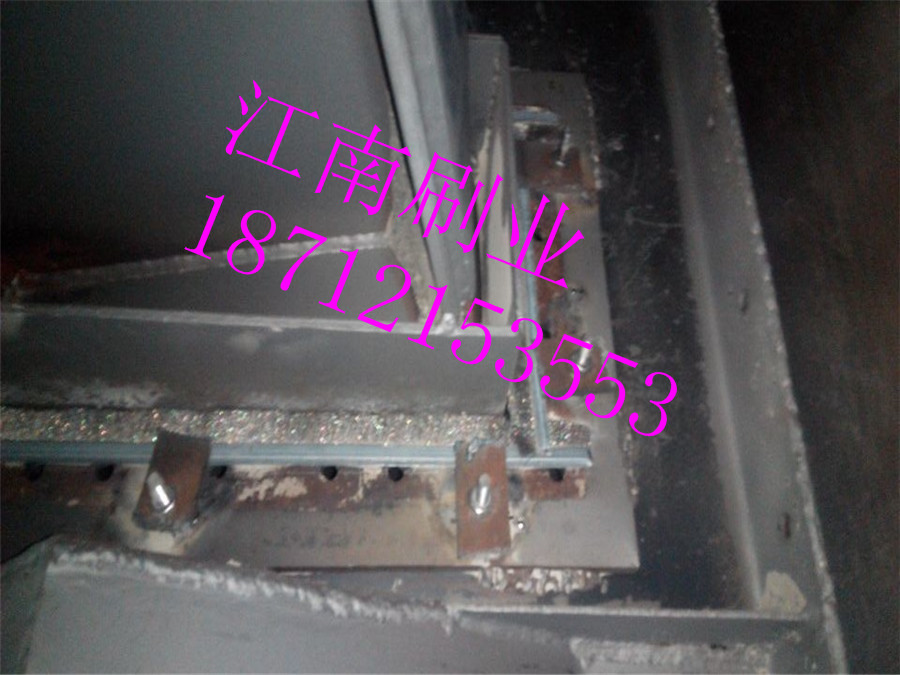

為了保證各冷卻風室的氣密性，目前將“氣動雙重鎖風閥”(見圖4)技術用于風室與拉鏈機之間的密封，可以徹底解決漏風問題。同時采用優質進口的“金屬絲柔性密封材料” (見圖5)用于風室與風室之間的密封，徹底解決篦冷機里面竄 風、漏風等致命問題，使風室的分隔效果與高壓風系統設計原理相匹配，而且每個風室可以靈便獨立調節風壓和風量。

可在保持篦冷機的主體框架結構不變的前提下，對篦冷機內部實施改造，改造篦床與篦板的結構與配置，達到均料與均風以及急冷的效果，解決冷卻效能的瓶頸問題，改造成本低，性價比高。

3改造后的效果對比

改造后取得了顯著效果，主要體現在節能降耗、提高產量和質量、提高機械的可靠性、提高設備的運轉率、降低設備維護費用等方面。效果對比見表1。

根據我國水泥生產線上用得比較廣的第三代充氣梁篦冷機的通病，有針對性地選用急冷床、低阻力篦板、新型的密封和鎖風配件，優化篦冷機的配風，提高篦冷機的單位面積冷卻效率。實踐證明，采用這些技術對第三代充氣梁篦冷機進行改造，是較好的投資少、見效快的方法。
